Aufbau einer Solarzelle und Funktionsweise

Solarzellen wandeln Licht in elektrischen Strom und das ohne bewegliche Teile. Daher kann es zu keinem mechanischem Verschleiß der Anlage kommen.

Solarzellen setzen sich aus einer Grenzschicht und zwei Halbleiterschichten zusammen. Bei Lichteintritt werden Ladungsträger aus den Halbleiterschichten freigesetzt. Das in der Grenzschicht entstehende elektrische Feld führt zu einer Ladungstrennung. Über entsprechende Metallkontakte kann so eine elektrische Spannung abgegriffen werden. Wird dieser äußere Kreislauf geschlossen, fließt ein Gleichstrom.

Die erzeugte Elektrizität kann nun in Stromnetze eingespeist werden oder gleich vor Ort genutzt werden. Bei Energieeinspeisung muss der zunächst
von den Solarzellen erzeugte Gleichstrom später von einem Wechselrichter in Wechselstrom umgewandelt werden.

---

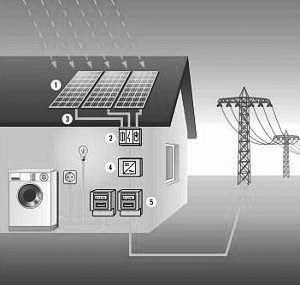

Elemente einer Photovoltaikanlage

Eine Photovoltaikanlage besteht aus folgenden Elementen:

• PV-Generator aus Solarmodulen (1)
• passende Verkabelung (2)
• Generator-Anschlusskasten (3)
• einen oder mehrere ausreichend dimensionierte Wechselrichter(4)
• Zählerschrank mit Einspeisezähler (5)
• Installationsmaterial, Montageanleitung
